Γραμμή επιστρώματος σκονών ζωγραφικής για το cOem μαξιλαριών φρένων αυτοκινήτων με το ηλεκτρικό σύστημα ελέγχου

Γραμμή επιστρώματος σκονών ζωγραφικής για το cOem μαξιλαριών φρένων αυτοκινήτων με το ηλεκτρικό σύστημα ελέγχου

ηλεκτροστατική γραμμή επιστρώματος σκονών για το μαξιλάρι αυτοκινήτων

1. Επένδυση: αυτόματο επίστρωμα σκονών

2. Ξεραίνοντας σήραγγα που θερμαίνει: ηλεκτρική θέρμανση

3. Απόσταση ένωσης: 600 χιλ. ένα σε μια χρονική απόσταση

Αυτόματη ηλεκτροστατική γραμμή επιστρώματος σκονών για το cOem μαξιλαριών φρένων αυτοκινήτων

Ι. βάση σχεδίου (ανεφοδιασμός χρηστών)

1. όνομα προϊόντων: μαξιλάρια φρένων
. υλικό 2: Σίδηρος-κομμάτια
. ανώτατο μέγεθος προϊόντων 3: L150×W150×H30 (χιλ.)
4. ανώτατο βάρος προϊόντων: ≤30Kg
5. Ενιαίο βάρος ένωσης αλυσίδων μεταφορέων: 0.35Kg πρότυπο: QXG (200)
6. Ένωση: ένα ενός κομματιού προϊόν κρεμαστρών
7. Απόσταση ένωσης: 600 χιλ. ένα σε μια χρονική απόσταση, κρεμούν από το πραγματικό σύνολο σύμφωνα με το διαφορετικό κομμάτι προς κατεργασία
8. Σχεδιάστε την ταχύτητα γραμμών και τη διευθετήσιμη ταχύτητα γραμμών: 1.5m/min
. περιοχή επιστρώματος 9: επιφάνεια
. επίστρωμα 10: αυτόματο επίστρωμα σκονών
11. Ξεραίνοντας σήραγγα που θερμαίνει: ηλεκτρική θέρμανση
12. Συμπιεσμένος αέρας: οι χρήστες οι ίδιοι, λυοφιλοποίηση, περιεκτικότητα σε <1> υγρασία 13. Περιοχή εγκαταστάσεων: δείτε τον αριθμό
14. Ενέργεια: (1) τριφασικό πέντε-καλώδιο (380V). Με έναν συμπιεσμένο αέρα επίγειων καλωδίων (2)

ΙΙ, διαδικασία σωληνώσεων (V=1.5m/min)
Προεπεξεργασία επιφάνειας και βαλμένος στη γραμμή στο θάλαμο ψεκασμού
θεραπεύοντας το φούρνο πάρτε έξω (δροσίστε) ξεφορτώνει
Παρατήρηση: Στείλετε τα καλά ψεκάζοντας κομμάτια προς κατεργασία στο φούρνο και διακόψτε τη μεταβίβαση
η αλυσίδα, κλείνει έπειτα την πόρτα φούρνων, ανοίγει τη θέρμανση φούρνων, έθεσε 180 ℃, χρόνος εκμετάλλευσης για 20
τα πρακτικά, κρατούν θερμός έως ότου έκοψε αυτόματα ο φούρνος την παροχή ηλεκτρικού ρεύματος, ανοίγει το φούρνο
αλυσίδα πορτών και μεταφορέων, μετά από τη ζωγραφική ψεκασμού κομματιών προς κατεργασία έξω ένα άλλο προϊόν.

ΙΙΙ, περιγραφή και παράμετροι
Οι περιεκτικής προηγμένης, λογικής και οικονομικής εκτιμήσεις αξιοπιστίας σχεδίου, τα κύρια δομικά χαρακτηριστικά γνωρίσματά του:
(I).Curing φούρνος -1pcs (κάποιος τελειώνει έξω)
1.Inner μέγεθος: L16000×W2000×H2000mm, υλικό τοίχων φούρνων: t0.6mm
γαλβανισμένα πιάτα χάλυβα, υλικά τοίχων φούρνων: t0.6mm πιάτο χάλυβα χρώματος, μόνωση
πάχος στρώματος: ειδικός εκτεταμένος άξονας rockwool θερμικής μόνωσης 100mm θερμικός
δύναμη ανεμιστήρων ανακύκλωσης 3KW-1 μονάδες
Θερμοκρασία: δωμάτιο-temperature~200℃.
Σύστημα θέρμανσης:
Αίθουσα θέρμανσης μόνωσης: 100000kcal/h, ποσότητα: 1set
Πλαίσια: 10#square σωλήνας
2.Return σύστημα αέρα
1) Η κατώτατη τροφή, που χρησιμοποιεί έναν κυκλικό τρόπο στο κατώτατο σημείο, εξισορρόπηση του ζεστού αέρα.
2) deflector αέρα οδηγός αέρα, σχετικά με punching πατωμάτων για να εξασφαλίσει ομοιόμορφη θερμοκρασία.
3) δύναμη ανεμιστήρων κυκλοφορίας: 3KW 1 σύνολο
3.Heating δύναμη θέρμανσης συστημάτων: 21KW
Σύστημα θέρμανσης με τους διεσπαρμένους σωλήνες θέρμανσης πτερυγίων ηλεκτρικούς, κυκλοφορώντας ανεμιστήρας, αυτόματος
έλεγχος ελέγχου θερμοκρασίας. Η θερμότητα του ηλεκτρικά θερμαμένου σωλήνα θερμότητας που ενεργοποιείται
η αίθουσα θέρμανσης στέλνεται άμεσα από τον κυκλοφορώντας ανεμιστήρα στο εσωτερικό της ξήρανσης
ανοίξτε και συνεχώς κύκλος, η εσωτερική θερμοκρασία της ανόδου φούρνων σε ένα σύνολο
η θερμοκρασία και διανέμει ομοιόμορφο.
Αυτόματος έλεγχος της θερμοκρασίας και της ψηφιακής επίδειξης για να ρυθμίσει τη θερμοκρασία
ξεραίνοντας σήραγγα. Αέριο εξάτμισης αποκλεισμένος μέσω του σωλήνα εξάτμισης.
Οι ομάδες μόνωσης κλείνουν αυτόματα όταν φθάνει η θερμοκρασία στον ανώτερο
όριο. Όριο θερμοκρασίας αυτόματα ανοικτό. Η κυκλοφορώντας μόνωση ιδιοτήτων ανεμιστήρων,
συν το μακροχρόνιο άξονα, η αποτελεσματική προστασία της μηχανής.

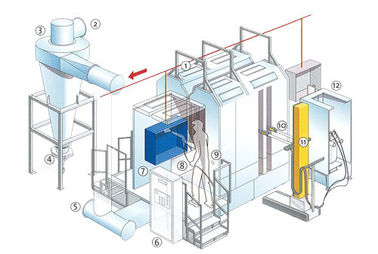

(II).Spray θάλαμος-1pcs
1.outer μέγεθος θαλάμων: L6000×W1200×H2000 ㎜ (t1.2 πιάτο ανοξείδωτου ㎜ SPG)
1pcs, υγρή ζωγραφική επιφάνειας. Στερεά γωνία ελλείμματος στεγών με το κυκλικό τόξο.
Πλαίσια: δεξαμενή 5#steel
Το δωμάτιο σκονών με μια ενωμένη στενά δομή συνελεύσεων πιάτων, το κατώτατο σημείο είναι επίπεδη δομή,
κατάλληλος το κάρρο κομματιών προς κατεργασία στο ξεσκόνισμα της λειτουργίας, αισθητική εμφάνιση.
Επίπεδη δομή μέσα στο δωμάτιο σκονών, εργασία καθαρισμού δωματίων σκονών περισσότερο
κατάλληλος, γρήγορος, και ανοικτό κανάλι αυτιών δύο, που χρησιμοποιείται για το κομμάτι προς κατεργασία κατευθείαν.
2. Ηλεκτρονικός το σύστημα αποκατάστασης σφυγμού - 1set
Το ηλεκτρονικό σύστημα αποκατάστασης σκονών σφυγμού καθαρίζοντας αποτελείται από τον ακόλουθο
συστατικά:
1) φίλτρο Ø325×900 (washable) 16 ρητίνης ινών
2) καθαρίζοντας στόμα 16 εγχύσεων σφυγμού
3) η δεξαμενή αερίου ενός κυκλικού χάλυβα 2
4) ανακυκλώνοντας τον ανεμιστήρα πρότυπο 2units (4-72-4A-5.5KW)
Το φίλτρο μετά από μια περίοδο εργασίας, η επιφάνεια της σκόνης ήταν φιλτραρισμένο συσσωρευμένο παχύτερο,
καθαρισμός σφυγμού του φίλτρου μέσα στις συσκευές αυτή τη στιγμή,
ο συμπιεσμένος αέρας απελευθερώνεται από την εσωτερική εξωτερική στιγμή, έτσι ώστε
η σκόνη που πέφτει μέσω των δονήσεων. Έλεγχος σφυγμού με το εγχειρίδιο.
(ΙΙΙ) .1, αυτόματο reciprocator-2pcs colo-2000D
1) το συχνότητα-διευθετήσιμο reciprocator σχεδιάζεται ειδικά για υψηλό - ποιότητα
κονιοποιήστε το επίστρωμα, μπορεί να φέρει μέχρι τρία πυροβόλα όπλα ψεκασμού.
Συχνότητα: Η ιαπωνική Mitsubishi
2)Γενικές πληροφορίες
Μέγιστα διαθέσιμα προγράμματα 80
Ο Max ανατροφοδοτεί το ύψος 1.5m
Μέγιστη ταχύτητα 0.8m/s
Ελάχιστη ταχύτητα 0.08m/s
επιτάχυνση 0.1m/s2
3)Ηλεκτρικά στοιχεία
Ονομαστική ενιαία φάση τάσης εισαγωγής 170-264VAC

Ανοχή +10%/10%
συχνότητα 50/60hz
Θρυαλλίδα 10.0AT
Κατανάλωση ισχύος 2.5kw
2, επίστρωμα μηχανή-2pcs colo-800 σκονών
1)ευφυής μονάδα ελέγχου, ψηφιακή επίδειξη για την τάση, τρέχουσα
Εισαγόμενα μέρη της Ιταλίας, καλά για το ξαναβάψιμο, σύνθετα κομμάτια προς κατεργασία, 100kv που ρυθμίζεται
πυροβόλο όπλο επιστρώματος σκονών με την ανοξείδωτη χοάνη σκονών.
2)συμπεριλαμβανόμενος:
Μονάδα ελέγχου – 1pcs
Πυροβόλο όπλο -1pcs επιστρώματος σκονών
σκόνη από -1pcs (55l)
Καροτσάκι-1pcs
Σκόνη αντλία-1pcs
Πετρέλαιο φίλτρο-1pcs
Fluiding μονάδα-1pcs
Δύναμη καλώδιο-1pcs
Groundly καλώδιο-1pcs
Αέρας σωλήνας-3pcs
3)ηλεκτρικός τεχνικός
Τάση εισαγωγής: AC220V/50Hz +/10%
δύναμη εισαγωγής: ≤50W
Τάση εργασίας: DC24V
Τάση του πυροβόλου όπλου: 0-100KV (ΡΥΘΜΙΣΤΕ)
Max που: 100UA
3, αυτόματο πυροβόλο όπλο σύστημα-6sets colo-800D επιστρώματος σκονών
Αυτό το πρότυπο αυτό είναι ευφυές σύστημα, εύκολα λειτουργία και αγαθό για διαφορετικό
είδη μορφών.

4, μηχανή-2pcs colo-3000-ρ κόσκινων σκονών
«Σκόνη που κοσκινίζει τη μηχανή που χρησιμοποιείται στην περιοχή επιστρώματος σκονών, για να πάει με τον αυτόματο
reciprocator. Στην ανακύκλωση της σκόνης που χάνεται στο στάδιο της ηλεκτροστατικής σκόνης
επίστρωμα στα μεταλλικά κομμάτια προς κατεργασία
5, έλεγχος γραφείο-1pc colo-5000-800D
Βάζουμε τους ελεγκτές στο γραφείο. Αυτό είναι μόνο το γραφείο εξαιρέσει
ελεγκτές.
Κεντρικό σύστημα ελέγχου για τα πολυ αυτόματα πυροβόλα όπλα
Χαρακτηρισμένος με τα εκτάσιμα και οικονομικά πλεονεκτήματα
Παρέχετε τη γενική λειτουργία ελέγχου της κύριας ηλεκτρικής ενέργειας και του αέρα
Εύκολος για τη λειτουργία και τη συντήρηση. Αυτό το μέγεθος είναι για 6pcs τις μονάδες ελέγχου.

(IV) κρεμώντας σύστημα μεταφορέων:
1 - πρότυπο: οι αλυσίδες μεταφορέων τύπων QXG 200, ενιαία ρόδα οδηγών - διπλός περίπατος
στρογγυλή δομή, που προτρέπει την αλυσίδα για να τρέξει πιό ομαλά.
2 - σύστημα παράδοσης που περιέχει έναν μηχανισμό κίνησης, η ένταση σφυριών
όργανα, τροχιά, αλυσίδες, κυρτές ράγες, τηλεσκοπική ράγα, ράγα ελέγχου, συσκευή λίπανσης,
να τοποθετήσει - υποστήριγμα.
3 - ολόκληρη γραμμή γραμμών ψεκασμού με μια γραμμική ένταση μονάδων και σφυριών κίνησης, η κίνηση
έχει μια μηχανική, προστασία ασφάλειας.
4 - έξοδος ξεραίνοντας σηράγγων μακρινή μακρυά από την υψηλής θερμοκρασίας ζώνη με
ανεφοδιάζοντας σε καύσιμα συσκευή, προκειμένου να εξασφαλιστεί η μακροπρόθεσμη εργασία αλυσίδων μεταφορέων καλά
λαδωμένο κράτος.
5 - η μεγάλη έκταση των ορθοστατών φ110mm ραγών αλυσίδων η στήλη «Γ» σωλήνων που διαμορφώνεται
χάλυβας που παράγεται με το τραίνο του Ναντζίνγκ. Στον προς τα κάτω αγκώνα 30 αγκώνας °, ώστε να εξασφαλιστεί ότι
μεταφορέας κομματιών προς κατεργασία ομαλός, ασφαλής.
6 - Παράμετροι αλυσίδων μεταφορέων αναστολής

(β). Ηλεκτρικό σύστημα ελέγχου
Το σύστημα χρησιμοποιεί το σχετικά συγκεντρωμένο έλεγχο σε ολόκληρο τον πίνακα, ηλεκτρικό
τακτοποιημένος στις τακτοποιημένες σειρές, η επιλογή των κατάλληλων προδιαγραφών συνδέσμων.
αυλακωμένες προδιαγραφές γεφυρών για να καλύψει τις απαιτήσεις, που τακτοποιούνται στις τακτοποιημένες σειρές.
1) Όλος ο ηλεκτρικός εξοπλισμός σύμφωνα με τα διεθνή πρότυπα.
2) Ελεγκτής θερμοκρασίας με την ψηφιακή επίδειξη, την καθορισμένη θερμοκρασία και τον πραγματικό
θερμοκρασία στο συγκεντρωμένο έλεγχος αντίθετο πίνακα επίδειξης.
3) το σχέδιο του ολόκληρου συστήματος, που εγκαθίσταται σύμφωνα με διεθνή
κανονισμοί.
στοιχείο
Μεταφορέας αναστολής
κρεμώντας αλυσίδα τύπων QXG200
Μήκος αλυσίδων 80m
ταχύτητα (κοινό) 1.5m/min
Ρυθμισμένη σειρά 13m/min
διπλός περίπατος αλυσίδων γύρω από το ύφος - ενιαίος οδηγός
αρθρωμένη ρόδα αλυσίδα
Μηχανή αναστροφέων μονάδων κίνησης - έλεγχος συχνότητας -
Αναστροφέας Taian
Οδηγός 3HP
αριθμός μονάδας κίνησης 1set
Βαρύ σφυρί εντείνοντας συσκευών
Αριθμός έντασης 1set
Κυρτή διαδρομή R1000
ανεφοδιασμός σε καύσιμα σημείου εγκαταστάσεων πετρελαίου, ανεφοδιασμός σε καύσιμα καυσίμων διευθετήσιμος
πτώση του λιπαντήρα
ενιαίο σημείο 50kg

3.equipment:
Σημείωση: Οι συγκεκριμένες λεπτομέρειες σχεδίου σύμφωνα με τον αγοραστή που σχεδιάζονται.

VI πρόοδος εργασίας:
Αυτή η σύμβαση εφαρμόζεται, ολοκληρώνεται μέσα σε 60 ημέρες.
ΣΤΟΙΧΕΙΟ
1 θεραπεία του φούρνου L16M×W2M×H2M 1SET
2 σύστημα θέρμανσης 21KW 1SET
3 θερμικός ανεμιστήρας ανακύκλωσης 3KW 1SET
4 αυτόματος θάλαμος ψεκασμού συμπεριλαμβανομένου του συστήματος αποκατάστασης σφυγμού L6M×W1.2M×H2M 1SET
5 μηχανή επιστρώματος σκονών colo-800D 2SET
6 αυτόματο reciprocator colo-2000D 2SET
7 αυτόματο σύστημα πυροβόλων όπλων επιστρώματος σκονών colo-800D 6SET
8 μηχανή κόσκινων σκονών colo-3000R (60X60CM) 2SET
9 γραφείο ελέγχου colo-5000-800D 1SET
10 κρεμώντας αλυσίδες μεταφορέων
Ενιαίο σημείο 50KG L80m 1SET
11 μονάδα Drive QXG200type 1SET
12 μονάδα έντασης QXG200type 1SET
13 καμμμένη διαδρομή, στήλες, ευθεία ράγα QXG200type 1SET
14 ηλεκτρικός έλεγχος υψηλός - ποιοτικό εμπορικό σήμα 1SET
15 ζωγραφική -- --
