Επισημαίνω: | ρίψη μετάλλων συνήθειας |
---|

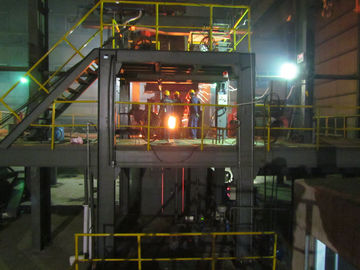

R6M 1S CCM, άκαμπτη πετώντας μηχανή καταλυμάτων/μηχανή τροχίσκων
Γρήγορη λεπτομέρεια:
Μπορούμε να παραγάγουμε υψηλό - μηχανές ποιοτικών συνεχών ρίψεων από 1 έως 8 σκέλη με το χαμηλότερο κόστος παραγωγής εξοπλισμού. Μπορούμε να σχεδιάσουμε, να κατασκευάσουμε την ενημερωμένη μηχανή συνεχών ρίψεων καταλυμάτων σύμφωνα με τη χαλυβουργική ικανότητα του χρήστη, το μέγεθος καταλυμάτων, τους βαθμούς χάλυβα και τους όρους τομέων του χρήστη.
Περιγραφή:
1. Βασικές εφεδρικές τεχνικές παράμετροι:
Ακτίνα μηχανών ρίψης καταλυμάτων χάλυβα |
6m |
Ποσότητα σκελών |
1 σκέλος |
Τύπος υποστήριξης κουταλών |
Αυτοκίνητο κουταλών ή πυργίσκος κουταλών |
Tundish μεταφορά |
Ημι-πύλη, διαγώνια λειτουργία ολίσθησης |
Μέθοδος ρίψης |
Μετρώντας ακροφύσιο, ανοικτή ρίψη |
Δευτεροβάθμια ψύξη |
Υδρόψυξη, 1 κύκλωμα ρύθμισης |
Απόσυρση που ισιώνει τη μηχανή |
Συνολικά 5 κύλινδρος, προοδευτική αποκατάσταση |
Πίνακας ρόλων |
Η ομάδα αλυσίδων συγκέντρωσε την κίνηση |
Πλαστός φραγμός |
Άκαμπτος, με το self-adapting κεφάλι πλαστών φραγμών |
Κοπή καταλυμάτων |
Τέμνουσα μηχανή φλογών |
Μεταβίβαση καταλυμάτων |
Συγκεντρωμένος ομάδα ζωντανός πίνακας κυλίνδρων |
Δροσίζοντας τύπος τραπεζών |
Απλό δροσίζοντας κρεβάτι |
2. Τεχνικές περιγραφή διαδικασίας και ικανότητα του καταλύματος χάλυβα CCM
Φούρνος επαγωγής:
Ονομαστική ικανότητα |
10T |
Tap-to-tap κύκλος |
60min |
Ποσότητα φούρνων |
2set |
Ικανότητα παραγωγής
Εργάσιμες ημέρες |
330 ημέρες/έτος |
Μέσος αριθμός καθημερινού φούρνου |
24/day |
Ικανότητα παραγωγής |
100,000t/year |
3. Ταχύτητα ρίψης, παραγωγικότητα και ποσότητα σκελών
R6m η πετώντας μηχανή ακτίνας μπορεί ομάδες χυτοχάλυβα διαφορετικών προδιαγραφών, η μέγιστη ταχύτητα ρίψης είναι η ακόλουθη:
Τμηματική περιοχή ρίψης (χιλ.) |
100×100 |
125×125 |
150×150 |
Ταχύτητα ρίψης (m/min) |
3.0 |
2.7 |
2.5 |
Αριθ. |
Κατάλυμα μέγεθος |
Ταχύτητα ρίψης |
ωριαία παραγωγή (τόνοι) |
Καθημερινή παραγωγή 24hour (τόνοι) |
Ετήσια παραγωγή (330days) (τόνοι) |
1 |
100×100 |
3.0m/min |
12.01 |
288. |
95123 |
2 |
125×125 |
2.7m/min |
16.89 |
405 |
133.767 |
3 |
150×150 |
2.5m/min |
21.72 |
508 |
167.640 |
Τα αποτελέσματα υπολογισμού είναι η ιδανική κατάσταση της παραγωγής, παρακαλώ σύμφωνα με την πραγματική κατάσταση της ρύθμισης.
Βαθμός χάλυβα |
Βαθμός ρίψης (m/min) |
Αποτελεσματικό ποσοστό παραμόρφωσης (ε) |
Επιτρεπόμενο ποσοστό παραμόρφωσης (εανώτατο) |
Ευθύς χάλυβας άνθρακα |
1.8~2.5 |
Παρακαλώ αναφερθείτε στον υπολογιστικό πίνακα |
0.25 |
Χαμηλός χάλυβας κραμάτων |
1.3~2.0 |
Παρακαλώ αναφερθείτε στον υπολογιστικό πίνακα |
0.15~0.2 |

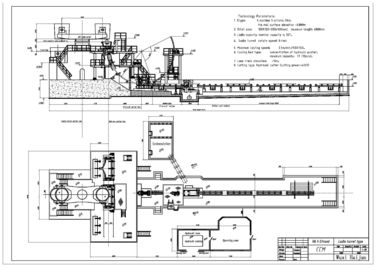

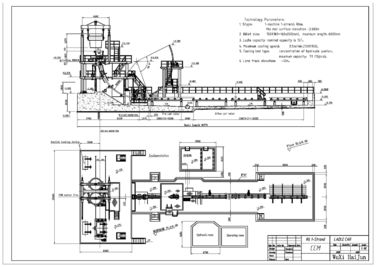

4. CCM κατάλογος μερών εξοπλισμού
№ |
Όνομα εξοπλισμού |
Βάρος |
Πρότυπο και προδιαγραφή |
Μονάδα |
Ποσότητα |
|
1 |
Αυτοκίνητο κουταλών |
5T |
|
Σύνολο |
2 |
|
2 |
Tundish αυτοκίνητο |
2.5×2=5T |
|
Σύνολο |
2 |
|
3 |
Tundish |
1.4×2=2.8T |
|
κομμάτι |
2 |
|
4 |
Φόρμα |
0.5×2=1T |
150×150 |
Σύνολο |
1 |
|
5 |
Ρόλος ποδιών της φόρμας |
0.01×2=0.02T |
|
Σύνολο |
1 |
|
6 |
Κάλυψη φορμών |
0.1×2=0.2T |
|
Σύνολο |
1 |
|
7 |
Συσκευή ταλαντωτών |
2×2=4T |
|
Σύνολο |
1 |
|
8 |
Δευτεροβάθμιος δροσίζοντας σωλήνας ψεκασμού |
0.5×2=1T |
|
Σύνολο |
1 |
|
9 |
Δευτεροβάθμια δροσίζοντας ράβδος τμημάτων καθοδήγησης |
0.7×2=1.4T |
|
Σύνολο |
1 |
|
10 |
Δευτεροβάθμιες ψυκτικές εξαντλώντας διατάξεις ατμού |
1.5T |
|
Σύνολο |
1 |
|
11 |
Απόσυρση και αποκατάσταση της μηχανής |
5×2=10T |
|
Σύνολο |
1 |
|
12 |
Πετώντας κενό σύστημα πρόληψης δόνησης |
0.3×2=0.6T |
|
Σύνολο |
1 |
|
13 |
Πλαστός φραγμός |
0.9×2=1.8T |
150×150 |
Σύνολο |
1 |
|
14 |
Συσκευή αποθήκευσης πλαστών φραγμών |
0.7×2=1.4T |
|
Σύνολο |
1 |
|
15 |
Κύλινδρος προσέγγισης ψαλίδων |
2×2=4T |
|
Σύνολο |
1 |
|
16 |
Τέμνουσα μηχανή φλογών |
3T |
|
Σύνολο |
1 |
|
17 |
Αυτόματη συσκευή περικοπή--μήκους |
0.5T |
|
Σύνολο |
1 |
|
18 |
Διακινούμενος κύλινδρος |
2×2=4T |
|
Σύνολο |
1 |
|
19 |
Knockout κύλινδρος |
3.5T |
|
Σύνολο |
2 |
|
20 |
Εγκάρσια μηχανή παράδοσης χάλυβα |
3.5T |
|
Σύνολο |
1 |
|
21 |
Υδραυλικό σύστημα σταθμών |
2T |
|
Σύνολο |
1 |
|
22 |
Δευτεροβάθμιος διακόπτης νερού ψύξης |
|
|
Σύνολο |
1 |
|
23 |
Δροσίζοντας εγκαταστάσεις διανομής νερού αυτοματοποίησης |
1T |
|
Σύνολο |
1 |
|
24.1 |
Επιτροπή ελέγχου |
|
|
Σύνολο |
1 |
|
24.2 |
Όργανο τομέων |
|
|
Σύνολο |
1 |
|
24.3 |
Συγκρότημα ηλεκτρονικών υπολογιστών |
|
|
Σύνολο |
1 |
|
25 |
Πλατφόρμα χάλυβα |
48T |
|
|
1 |
