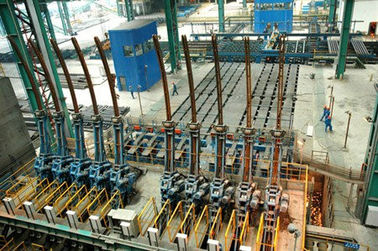

Χάλυβας CCM μηχανή συνεχών ρίψεων, μηχανή R8M 8S CCM
Γρήγορη λεπτομέρεια:
Μπορούμε να παραγάγουμε υψηλό - μηχανές ποιοτικών συνεχών ρίψεων από 1 έως 8 σκέλη με το χαμηλότερο κόστος παραγωγής εξοπλισμού. Μπορούμε να σχεδιάσουμε, να κατασκευάσουμε την ενημερωμένη μηχανή συνεχών ρίψεων καταλυμάτων σύμφωνα με τη χαλυβουργική ικανότητα του χρήστη, το μέγεθος καταλυμάτων, τους βαθμούς χάλυβα και τους όρους τομέων του χρήστη.
Περιγραφή:
1. Βασικές εφεδρικές τεχνικές παράμετροι:
Ακτίνα μηχανών ρίψης καταλυμάτων χάλυβα |
8m |
Ποσότητα σκελών |
8 σκέλη |
Τύπος υποστήριξης κουταλών |
Πυργίσκος κουταλών |
Πυργίσκος κουταλών |
Ευθύς τύπος βραχιόνων |
Tundish αυτοκίνητο |
High-low κίνηση διαδρομής, διαγώνια λειτουργία ολίσθησης |
Μέθοδος ρίψης |
Μετρώντας ακροφύσιο, ανοικτή ρίψη, σκόνη ρίψεων |
Δευτεροβάθμια ψύξη |
Αέριο και υδρόψυξη, κύκλωμα ρύθμισης 2 ανά σκέλος |
Απόσυρση που ισιώνει τη μηχανή |
Συνολικά 5 κύλινδρος, προοδευτική αποκατάσταση |
Πίνακας ρόλων |
Η ομάδα αλυσίδων συγκέντρωσε την κίνηση |
Πλαστός φραγμός |
Άκαμπτος, με το self-adapting κεφάλι πλαστών φραγμών |
Κοπή καταλυμάτων |
Αυτόματη τέμνουσα μηχανή φλογών |
Μεταβίβαση καταλυμάτων |
Συγκεντρωμένος ομάδα ζωντανός πίνακας κυλίνδρων |
Δροσίζοντας τύπος τραπεζών |
Γλιστρώντας τρόπος, μηχανή χάλυβα μετατόπισης |
2. Τεχνικές περιγραφή διαδικασίας και ικανότητα του καταλύματος χάλυβα CCM
Φούρνος επαγωγής:
Ονομαστική ικανότητα |
60T |
Tap-to-tap κύκλος |
45min |
Ποσότητα φούρνων |
2set |
Ικανότητα παραγωγής
Εργάσιμες ημέρες |
330 ημέρες/έτος |
Μέσος αριθμός καθημερινού φούρνου |
24/day |
Ικανότητα παραγωγής |
1000,000~1200,000t/year |
3. Ταχύτητα ρίψης, παραγωγικότητα και ποσότητα σκελών
R8m η πετώντας μηχανή ακτίνας μπορεί ομάδες χυτοχάλυβα διαφορετικών προδιαγραφών, η μέγιστη ταχύτητα ρίψης είναι η ακόλουθη:
Τμηματική περιοχή ρίψης (χιλ.) |
180x180 |
200×200 |
220×220 |
Ταχύτητα ρίψης (m/min) |
1.6 |
1.8 |
2.0 |
Αριθ. |
Κατάλυμα μέγεθος |
Ταχύτητα ρίψης |
ωριαία παραγωγή (τόνοι) |
Καθημερινή παραγωγή 20hour (τόνοι) |
Ετήσια παραγωγή (300days) (τόνοι) |
1 |
180×180 |
1.6m/min |
21.98 |
439 |
131.700 |
2 |
200×200 |
1.8m/min |
27.13 |
543 |
162.900 |
3 |
220×220 |
2.0m/min |
36.47 |
729 |
218.700 |
Τα αποτελέσματα υπολογισμού είναι η ιδανική κατάσταση της παραγωγής, παρακαλώ σύμφωνα με την πραγματική κατάσταση της ρύθμισης.
Βαθμός χάλυβα |
Βαθμός ρίψης (m/min) |
Αποτελεσματικό ποσοστό παραμόρφωσης (ε) |
Επιτρεπόμενο ποσοστό παραμόρφωσης (εmax) |
Ευθύς χάλυβας άνθρακα |
1.8~2.5 |
Παρακαλώ αναφερθείτε στον υπολογιστικό πίνακα |
0,25 |
Χαμηλός χάλυβας κραμάτων |
1.3~2.0 |
Παρακαλώ αναφερθείτε στον υπολογιστικό πίνακα |
0.15~0.2 |
4. CCM κατάλογος μερών εξοπλισμού
№ |
Όνομα εξοπλισμού |
Βάρος |
Πρότυπο και προδιαγραφή |
Μονάδα |
1 |
Πυργίσκος κουταλών |
56T×2=112T |
σύνολο |
2 |
2 |
Tundish arriage |
10×2=20T |
σύνολο |
4 |
3 |
Tundish |
6×2=12T |
σύνολο |
4 |
4 |
Δοχείο σκουριάς |
1.5T |
σύνολο |
2 |
5 |
Λειτουργία ρίψεων |
0.2×5=1T |
σύνολο |
8 |
6 |
150×150 φόρμα |
0.57×5=4.56T |
σύνολο |
8 |
7 |
Κάλυψη φορμών |
0.1×8=0.8T |
σύνολο |
8 |
8 |
Δονηθείτε συσκευή |
3.4×8=27.2T |
σύνολο |
8 |
9 |
Συλλέγοντας σωλήνες ψεκασμού |
0.4×8=3.2T |
σύνολο |
8 |
10 |
Κύλινδρος κατεύθυνσης |
0.2×40=8T |
σύνολο |
40 |
11 |
Άκαμπτος πλαστός φραγμός |
2.3×8=18.4T |
σύνολο |
8 |
12 |
Συσκευή αποθήκευσης πλαστών φραγμών |
1.4×8=11.2T |
σύνολο |
8 |
13 |
Αποκατάσταση και |
6×8=48T |
σύνολο |
8 |
14 |
Αποκατάσταση και |
4T |
σύνολο |
1 |
15 |
|
3.5×8=28T |
σύνολο |
8 |
16 |
|
3×8=24T |
σύνολο |
8 |
|
Υπέρυθρες ακτίνες στη φάση |
|
σύνολο |
1 |
17 |
Κοπή συλλογής |
1T |
σύνολο |
1 |
18 |
Μετά από τον τέμνοντα κύλινδρο |
3.5×8=28T |
σύνολο |
8 |
19 |
Knockout κύλινδροςⅠ |
3.5×8=28T |
σύνολο |
8 |
20 |
Knockout κύλινδροςⅡ |
3.5×8=28T |
σύνολο |
8 |
21 |
Κύλινδρος δροσίζοντας κρεβατιών |
4×16=64T |
σύνολο |
16 |
22 |
Γέρνοντας μηχανή εργαλείων |
8T×8=64T |
σύνολο |
8 |
23 |
Μετατόπιση της μηχανής χάλυβα |
33T |
σύνολο |
1 |
24 |
Μηχανή χάλυβα σημείων |
35T |
σύνολο |
1 |
25 |
Δροσίζοντας κρεβάτι βημάτων |
126T |
σύνολο |
1 |
26 |
Δροσίζοντας κρεβάτι συλλογής |
30T |
σύνολο |
1 |
27 |
Σύστημα ψύξης σωμάτων τροχίσκων |
8T |
σύνολο |
1 |
28 |
Κάλυψη τροχίσκων |
10T |
σύνολο |
1 |
29 |
|
|
σύνολο |
1 |
30 |
πλατφόρμα χάλυβα |
200T |
σύνολο |
1 |
|
|
2T |
σύνολο |
1 |
Ⅱ |
|
|
|
|
1 |
Υδραυλικός σταθμός οικοδεσποτών |
5T |
σύνολο |
1 |
2 |
Knockout υδραυλικός σταθμός |
3.5T |
σύνολο |
1 |
3 |
Υδραυλικό ανυψωτικό tailgate |
1T |
σύνολο |
3 |
4 |
Συγκεντρωμένος σταθμός λίπανσης λιπών |
|
σύνολο |
6 |
5 |
|
|
σύνολο |
1 |
6 |
|
|
σύνολο |
1 |
Ⅲ |
|
|
|
|
1 |
Λειτουργών σταθμός |
|
|
|
2 |
Πακέτο λογισμικού |
|
|
|
3 |
PLC |
|
σύνολο |
2 |
5 |
Αναστροφέας |
|
|
|
