Υψηλό φως: | συνεχής ρίψη χάλυβα,Μηχανή συνεχών ρίψεων καταλυμάτων |
---|

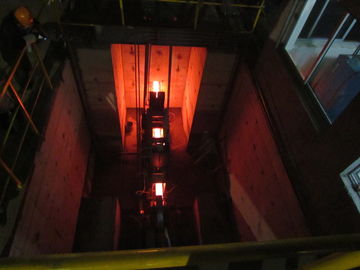

R4M 1 χυτοχάλυβας σκελών, στρατωνίζει τη μηχανή συνεχών ρίψεων
CCM μηχανή συνεχών ρίψεων
ακτίνα: 48m
Αριθμός σκελών: 1-8 σκέλη
Άκαμπτος, με το self-adapting κεφάλι πλαστών φραγμών
Περιγραφή:
1. Βασικές εφεδρικές τεχνικές παράμετροι:
Ακτίνα μηχανών ρίψης καταλυμάτων χάλυβα |
4m |
Ποσότητα σκελών |
1 σκέλος |
Τύπος υποστήριξης κουταλών |
Η πετώντας κουτάλα, κουτάλα τοποθετεί, αυτοκίνητο κουταλών |
Tundish μεταφορά |
Ημι-πύλη, διαγώνια λειτουργία ολίσθησης |
Μέθοδος ρίψης |
Μετρώντας ακροφύσιο, ανοικτή ρίψη |
Δευτεροβάθμια ψύξη |
Υδρόψυξη, 1 κύκλωμα ρύθμισης |
Απόσυρση που ισιώνει τη μηχανή |
Συνολικά 5 κύλινδρος, προοδευτική αποκατάσταση |
Πίνακας ρόλων |
Η ομάδα αλυσίδων συγκέντρωσε την κίνηση |
Πλαστός φραγμός |
Άκαμπτος, με το self-adapting κεφάλι πλαστών φραγμών |
Κοπή καταλυμάτων |
Χειρωνακτική κοπή |
Μεταβίβαση καταλυμάτων |
Συγκεντρωμένος ομάδα ζωντανός πίνακας κυλίνδρων |
Δροσίζοντας τύπος τραπεζών |
Απλό δροσίζοντας κρεβάτι |
2. Τεχνικές περιγραφή διαδικασίας και ικανότητα του καταλύματος χάλυβα CCM
Φούρνος επαγωγής:
Ονομαστική ικανότητα |
5T |
Tap-to-tap κύκλος |
45min |
Ποσότητα φούρνων |
3set |
Ικανότητα παραγωγής
Εργάσιμες ημέρες |
330 ημέρες/έτος |
Μέσος αριθμός καθημερινού φούρνου |
24/day |
Ικανότητα παραγωγής |
80000t/year |
3. Ταχύτητα ρίψης, παραγωγικότητα και ποσότητα σκελών
R4m η πετώντας μηχανή ακτίνας μπορεί ομάδες χυτοχάλυβα διαφορετικών προδιαγραφών, η μέγιστη ταχύτητα ρίψης είναι η ακόλουθη:
Τμηματική περιοχή ρίψης (χιλ.) |
80×80
|
100×100
|
120×120
|
Ταχύτητα ρίψης (m/min) |
3.0 |
2.8 |
2.6 |
Αριθ. |
Κατάλυμα μέγεθος |
Ταχύτητα ρίψης |
ωριαία παραγωγή (τόνοι) |
Καθημερινή παραγωγή 24 ώρες (τόνοι) |
Ετήσια παραγωγή (330days) (τόνοι) |
1 |
80×80 |
3.0m/min |
7.42 |
178 |
58.766 |
2 |
100×100 |
2.8m/min |
10.81 |
259. |
85615 |
3 |
120×120 |
2.6m/min |
15.69 |
377 |
124.266 |
Τα αποτελέσματα υπολογισμού είναι η ιδανική κατάσταση της παραγωγής, παρακαλώ σύμφωνα με την πραγματική κατάσταση της ρύθμισης.
Βαθμός χάλυβα |
Βαθμός ρίψης (m/min) |
Αποτελεσματικό ποσοστό παραμόρφωσης (ε) |
Επιτρεπόμενο ποσοστό παραμόρφωσης (εmax) |
Ευθύς χάλυβας άνθρακα |
1.8~2.5 |
Παρακαλώ αναφερθείτε στον υπολογιστικό πίνακα |
0,25 |
Χαμηλός χάλυβας κραμάτων |
1.3~2.0 |
Παρακαλώ αναφερθείτε στον υπολογιστικό πίνακα |
0.15~0.2 |
4. CCM κατάλογος μερών εξοπλισμού
Αριθ. |
Όνομα μηχανών |
Βάρος |
Μονάδα |
Ποσότητα |
|
1 |
Η κουτάλα τοποθετεί |
6T |
σύνολο |
1 |
|
2 |
Tundish αυτοκίνητο |
2T |
σύνολο |
1 |
|
3 |
Tundish |
1T |
pec |
1 |
|
4 |
Φόρμα 80×80 |
0.53T |
σύνολο |
1 |
|
5 |
Κάλυψη φορμών |
0.1T |
σύνολο |
1 |
|
6 |
Συσκευή δόνησης |
1.5T |
σύνολο |
1 |
|
7 |
Δευτεροβάθμιος δροσίζοντας σωλήνας ψεκασμού |
0.5T |
σύνολο |
1 |
|
8 |
Δευτεροβάθμιος δροσίζοντας ρόλος μερών οδηγών |
0.5T |
σύνολο |
1 |
|
9 |
Δευτεροβάθμιες ψυκτικές overboard διατάξεις αγωγών ατμού |
1.1T |
σύνολο |
1 |
|
10 |
Μηχανή αποκατάστασης και απόσυρσης |
6T |
σύνολο |
1 |
|
11 |
Πλαστός φραγμός |
0.8T |
σύνολο |
1 |
|
12 |
Πλαστός φραγμός που βάζει τη συσκευή |
0.8T |
σύνολο |
1 |
|
13 |
Κύλινδρος πριν από την κοπή |
2T |
σύνολο |
1 |
|
14 |
Απλό δροσίζοντας κρεβάτι |
1.2T |
σύνολο |
1 |
|
15 |
Επικεφαλής και κομμένο σύστημα συλλογής σκουριάς καταλυμάτων |
0.5T |
σύνολο |
1 |
|
16 |
Δρόμος ρόλων |
2T |
σύνολο |
1 |
|
17 |
Εξερχόμενος κύλινδρος καταλυμάτων |
2×2=4T |
σύνολο |
2 |
|
18 |
Πλευρική μηχανή μετατόπισης χάλυβα |
0.6T |
σύνολο |
1 |
|
19 |
Τέμνουσα μηχανή φλογών |
0.8T |
σύνολο |
1 |
|
20 |
Υδραυλικό σύστημα σταθμών |
2T |
σύνολο |
1 |
|
21 |
Σταθμός υδρόψυξης |
1T |
σύνολο |
1 |
|
22 |
Ηλεκτρικό σύστημα τρία |
0.5T |
σύνολο |
1 |
|
22.1 |
Ηλεκτρικό σύστημα ελέγχου |
|
σύνολο |
1 |
|
22.2 |
Μετρητής σκηνής |
|
σύνολο |
1 |
|
22.3 |
Συγκρότημα ηλεκτρονικών υπολογιστών |
|
σύνολο |
1 |
|
23 |
Πλατφόρμα χάλυβα |
36T |
σύνολο |
1 |
