Υψηλό φως: | Μηχανή συνεχών ρίψεων καταλυμάτων,οριζόντια συνεχής ρίψη |
---|

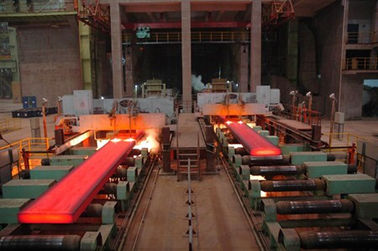

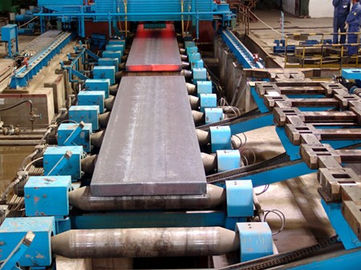

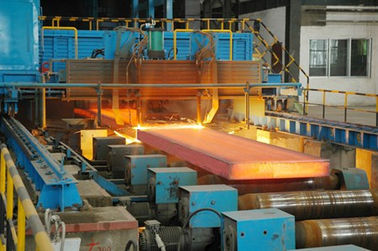

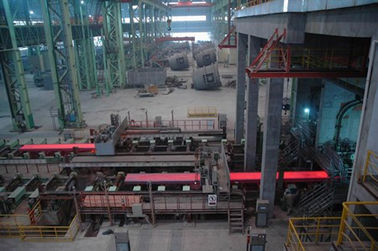

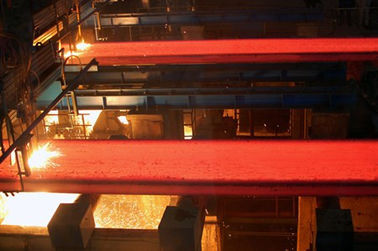

Ημι-πύλη CCM μηχανή συνεχών ρίψεων 1/2 σκέλη
Ημι-πύλη, διαγώνια λειτουργία ολίσθησης
ακτίνα: 6m, 8m, 10m
Αριθμός σκελών: 1, 2 σκέλη
με την πιστοποίηση του ISO
προηγμένο σχέδιο
1. Βασικές εφεδρικές τεχνικές παράμετροι:
Ακτίνα μηχανών ρίψης καταλυμάτων χάλυβα |
6m, 8m, 10m |
Ποσότητα σκελών |
1,2 σκέλη |
Τύπος υποστήριξης κουταλών |
Πυργίσκος κουταλών |
Tundish μεταφορά |
Ημι-πύλη, διαγώνια λειτουργία ολίσθησης |
Μέθοδος ρίψης |
Μετρώντας ακροφύσιο, κλειστή ρίψη |
Δευτεροβάθμια ψύξη |
Ψύξη αερολύματος, κύκλωμα ρύθμισης 3 |
Απόσυρση που ισιώνει τη μηχανή |
Συνολικά 5 κύλινδρος, προοδευτική αποκατάσταση |
Πίνακας ρόλων |
Η ομάδα αλυσίδων συγκέντρωσε την κίνηση |
Πλαστός φραγμός |
Εύκαμπτος πλαστός φραγμός αλυσίδων |
Κοπή καταλυμάτων |
Υδραυλική ή τέμνουσα μηχανή φλογών |
Μεταβίβαση καταλυμάτων |
Συγκεντρωμένος ομάδα ζωντανός πίνακας κυλίνδρων |
Δροσίζοντας τύπος τραπεζών |
Δροσίζοντας κρεβάτι βημάτων |
2. Τεχνικές περιγραφή διαδικασίας και ικανότητα του καταλύματος χάλυβα CCM
Φούρνος επαγωγής:
Ονομαστική ικανότητα |
70T |
Tap-to-tap κύκλος |
60min |
Ποσότητα φούρνων |
1set |
Ικανότητα παραγωγής
Εργάσιμες ημέρες |
330 ημέρες/έτος |
Μέσος αριθμός καθημερινού φούρνου |
24/day |
Ετήσια παραγωγή: |
50,0000 ~ 1,000,000Ton |
3. Ταχύτητα ρίψης, παραγωγικότητα και ποσότητα σκελών
Τα αποτελέσματα υπολογισμού είναι η ιδανική κατάσταση της παραγωγής, παρακαλώ σύμφωνα με την πραγματική κατάσταση της ρύθμισης.
Βαθμός χάλυβα |
Βαθμός ρίψης (m/min) |
Αποτελεσματικό ποσοστό παραμόρφωσης (ε) |
Επιτρεπόμενο ποσοστό παραμόρφωσης (εmax) |
Ευθύς χάλυβας άνθρακα |
0.8~1.8 |
Παρακαλώ αναφερθείτε στον υπολογιστικό πίνακα |
0,25 |
Χαμηλός χάλυβας κραμάτων |
0.8~1.65 |
Παρακαλώ αναφερθείτε στον υπολογιστικό πίνακα |
0.15~0.2 |
4. CCM κατάλογος μερών εξοπλισμού
Αριθ. |
Όνομα εξοπλισμού |
Βάρος |
Τύπος |
μονάδα |
Ποσότητα |
|
Ⅰ |
Σώμα εξοπλισμού |
|
|
|
|
|
1 |
|
107T |
Φορτίο 100T βραχιόνων υπογραφόντων, με την κάλυψη, με την ανυψωτική συσκευή |
σύνολο |
1 |
|
2 |
Ζυγίζοντας σύστημα νερού χάλυβα |
|
|
σύνολο |
2 |
|
3 |
Περιστροφικό υδραυλικό σύστημα ανελκυστήρων βραχιόνων |
4T |
|
σύνολο |
1 |
|
4 |
Συσκευή σωλήνων προστασίας |
1T |
|
σύνολο |
1 |
|
5 |
Περιστροφική δεξαμενή ατυχήματος |
2T |
|
σύνολο |
1 |
|
6 |
|
18×2=36T |
|
σύνολο |
2 |
|
7 |
|
4.5×2=9T |
|
PC |
2 |
|
8 |
|
4.5×2=9T |
|
σύνολο |
2 |
|
9 |
Σωλήνας προστασίας |
0,35 |
|
σύνολο |
1 |
|
10 |
Tundish κάλυψη |
4.8T |
|
σύνολο |
2 |
|
11 |
Tundish ανοικτό - χυτός - στο σύστημα |
|
|
σύνολο |
5 |
|
12 |
Σύστημα ελέγχου πωμάτων |
|
|
σύνολο |
2 |
|
13 |
Δεξαμενή σκουριάς ροής ατυχήματος |
1.2T |
|
PC |
2 |
|
14 |
|
11×3=33T |
140×1000 |
σύνολο |
3 |
|
15 |
Συσκευή δόνησης |
24×2=48T |
|
σύνολο |
2 |
|
16 |
|
12×2=24T |
|
σύνολο |
2 |
|
17 |
|
16×2=32T |
|
σύνολο |
2 |
|
18 |
Αποκατάσταση τομέα και τμήμα απόσυρσης |
23×8=184T |
|
σύνολο |
8 |
|
19 |
Δευτεροβάθμια δροσίζοντας βάση τομέα |
64×2=128T |
|
σύνολο |
2 |
|
20 |
Γρήγορος οδηγός |
32T |
|
σύνολο |
1 |
|
21 |
Συσκευή κίνησης αποκατάστασης και απόσυρσης |
1.8×4=7.2T |
|
σύνολο |
4 |
|
22 |
Συσκευή ψεκασμού αερολύματος |
6×2=12T |
|
σύνολο |
12 |
|
23 |
Βγάλτε τη συσκευή πλαστών φραγμών |
1×2=2T |
|
σύνολο |
1 |
|
24 |
Εύκαμπτος πλαστός φραγμός |
13T |
42Cr |
σύνολο |
1 |
|
25 |
Κόπτης φλογώνⅠ |
13T |
|
σύνολο |
1 |
|
26 |
Γεννήτρια υδρογόνου και οξυγόνου |
|
|
σύνολο |
2 |
|
27 |
Εγκάρσιος κύλινδρος |
26T |
|
σύνολο |
1 |
|
28 |
Συσκευή αποθήκευσης πλαστών φραγμών |
30T |
|
σύνολο |
1 |
|
29 |
Πίνακας κυλίνδρων |
37×1.5=55T |
|
σύνολο |
37 |
|
30 |
Κόπτης φλογώνⅡ |
6T |
|
σύνολο |
1 |
|
31 |
Γεννήτρια υδρογόνου και οξυγόνου |
|
|
σύνολο |
1 |
|
32 |
Χάλυβας που παραδίδει τη μηχανή |
22T |
|
σύνολο |
1 |
|
33 |
Υδραυλικός σταθμός αποκατάστασης και απόσυρσης |
10T |
|
σύνολο |
1 |
|
34 |
Υδραυλικός κύλινδρος αποκατάστασης και απόσυρσης |
|
|
σύνολο |
10 |
|
35 |
Σύστημα διανομής νερού φορμών |
|
|
σύνολο |
1 |
|
36 |
σύστημα διανομής νερού 0 τμημάτων ρ |
|
|
σύνολο |
1 |
|
37 |
Ⅰσύστημα διανομής νερού τμημάτων |
|
|
σύνολο |
1 |
|
38 |
Ⅱσύστημα διανομής νερού τμημάτων |
|
|
σύνολο |
1 |
|
39 |
Σύστημα διανομής νερού τμημάτωνⅠ αποκατάστασης και απόσυρσης |
|
|
σύνολο |
1 |
|
40 |
Σύστημα διανομής νερού τμημάτωνⅡ αποκατάστασης και απόσυρσης |
|
|
σύνολο |
1 |
|
41 |
Σύστημα λίπανσης πυργίσκων |
|
|
σύνολο |
1 |
|
42 |
Tundish σύστημα λίπανσης |
|
|
σύνολο |
1 |
|
43 |
Σύστημα λίπανσης δόνησης |
|
|
σύνολο |
1 |
|
44 |
Δευτεροβάθμια ψύξη 0~sectionⅡ |
|
|
σύνολο |
3 |
|
45 |
Σύστημα αποκατάστασης και λίπανσης απόσυρσης |
|
|
σύνολο |
4 |
|
46 |
Σύστημα λίπανσης κυλίνδρων |
|
|
σύνολο |
4 |
|
47 |
Χάλυβας που παραδίδει τη μηχανή |
|
|
σύνολο |
1 |
|
48 |
Πηγή αερίου και σύστημα επεξεργασίας |
|
|
|
|
|
Ⅱ |
Πηγή αερίου και σύστημα επεξεργασίας |
|
|
|||
1 |
Αεροσυμπιεστής για την ψύξη αερολύματος |
12×3=36T |
60M/min |
σύνολο |
3 |
|
2 |
Τσάντα αερίου |
6×2=12T |
|
σύνολο |
2 |
|
3 |
Διοχέτευση με σωλήνες συμπιεσμένου αέρα στο εργαστήριο |
9T |
|
σύνολο |
|
|
4 |
Αεροσυμπιεστής οργάνων |
2.3×2=4.6T |
|
σύνολο |
2 |
|
5 |
Πηγή αερίου και σύστημα επεξεργασίας |
8T |
|
σύνολο |
1 |
|
6 |
Τσάντα αερίου |
1.5T |
|
σύνολο |
1 |
|
7 |
Βαλβίδα και διοχέτευση με σωλήνες |
|
|
σύνολο |
|
|
Ⅲ |
Συστήματα κατεργασίας ύδατος |
|
|
|
||
1 |
Καναδικός εξοπλισμός φαρμακείων |
|
|
|
|
|
2 |
Μηχανικό φίλτρο |
|
|
|
|
|
3 |
Πρώτος εξοπλισμός δεξαμενών ιζηματογένεσης |
|
|
|
|
|
4 |
Αντλία χορήγησης της δόσης |
|
|
|
|
|
5 |
Γραφείο ιατρικής με το ανακάτωμα |
|
|
|
|
|
6 |
διαχωριστής λάδι-νερού 30 τ |
|
|
|
|
|
7 |
Κεκλιμένη δεξαμενή ιζηματογένεσης πιάτων (δευτεροβάθμια) |
7.0×5.0×7.5m |
|
σύνολο |
5 |
|
8 |
Μέρη σωληνώσεων και υδραντλίες |
|
|
|
|
|
9 |
90°Elbow |
|
|
PC |
114 |
|
10 |
Άκαμπτη αδιάβροχη περίπτωση |
|
|
PC |
34 |
|
11 |
Πόλη υδρόψυξης |
|
|
|
4 |
|
12 |
Διάφοροι τύποι βαλβίδων |
|
|
|
|
|
13 |
Εξοπλισμός ελέγχου κατεργασίας ύδατος |
|
|
|
|
