Επισημαίνω: | Die Casting Εξοπλισμός |
---|

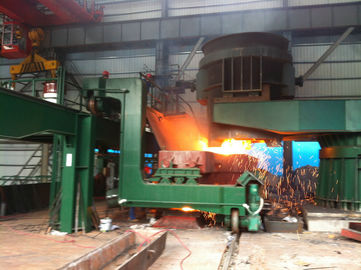

CCM πετώντας
Γρήγορη λεπτομέρεια:
Μετρώντας ακροφύσιο, ανοικτή ρίψη
Απλό δροσίζοντας κρεβάτι
ακτίνα: R8M
Αριθμός σκελών: 3 σκέλη
με την πιστοποίηση του ISO
προηγμένο σχέδιο
ασφαλής λειτουργία
Μπορούμε να παραγάγουμε υψηλό - μηχανές ποιοτικών συνεχών ρίψεων από 1 έως 8 σκέλη με το χαμηλότερο κόστος παραγωγής εξοπλισμού. Μπορούμε να σχεδιάσουμε, να κατασκευάσουμε την ενημερωμένη μηχανή συνεχών ρίψεων καταλυμάτων σύμφωνα με τη χαλυβουργική ικανότητα του χρήστη, το μέγεθος καταλυμάτων, τους βαθμούς χάλυβα και τους όρους τομέων του χρήστη.
Περιγραφή:
1. Βασικές εφεδρικές τεχνικές παράμετροι:
Ακτίνα μηχανών ρίψης καταλυμάτων χάλυβα |
8m |
Ποσότητα σκελών |
3 σκέλη |
Τύπος υποστήριξης κουταλών |
Πυργίσκος κουταλών ή αυτοκίνητο κουταλών |
Tundish μεταφορά |
Ημι-πύλη, διαγώνια λειτουργία ολίσθησης |
Μέθοδος ρίψης |
Μετρώντας ακροφύσιο, ανοικτή ρίψη |
Δευτεροβάθμια ψύξη |
Αέριο και υδρόψυξη, κύκλωμα ρύθμισης 2 |
Απόσυρση που ισιώνει τη μηχανή |
Συνολικά 5 κύλινδρος, προοδευτική αποκατάσταση |
Πίνακας ρόλων |
Η ομάδα αλυσίδων συγκέντρωσε την κίνηση |
Πλαστός φραγμός |
Άκαμπτος, με το self-adapting κεφάλι πλαστών φραγμών |
Κοπή καταλυμάτων |
Υδραυλική ή τέμνουσα μηχανή φλογών |
Μεταβίβαση καταλυμάτων |
Συγκεντρωμένος ομάδα ζωντανός πίνακας κυλίνδρων |
Δροσίζοντας τύπος τραπεζών |
Απλό δροσίζοντας κρεβάτι |
2. Τεχνικές περιγραφή διαδικασίας και ικανότητα του καταλύματος χάλυβα CCM
Φούρνος επαγωγής:
Ονομαστική ικανότητα |
40T |
Tap-to-tap κύκλος |
60min |
Ποσότητα φούρνων |
3sets |
Ικανότητα παραγωγής
Εργάσιμες ημέρες |
330 ημέρες/έτος |
Μέσος αριθμός καθημερινού φούρνου |
24/day |
Ικανότητα παραγωγής |
400,000t/year |
3. Ταχύτητα ρίψης, παραγωγικότητα και ποσότητα σκελών
R8m η πετώντας μηχανή ακτίνας μπορεί ομάδες χυτοχάλυβα διαφορετικών προδιαγραφών, η μέγιστη ταχύτητα ρίψης είναι η ακόλουθη:
Τμηματική περιοχή ρίψης (χιλ.) |
180x180 |
200×200 |
220×220 |
Ταχύτητα ρίψης (m/min) |
1.6 |
1.8 |
2.0 |
Αριθ. |
Κατάλυμα μέγεθος |
Ταχύτητα ρίψης |
ωριαία παραγωγή (τόνοι) |
Καθημερινή παραγωγή 20hour (τόνοι) |
Ετήσια παραγωγή (300days) (τόνοι) |
1 |
180×180 |
1.6m/min |
21.98 |
439 |
131.700 |
2 |
200×200 |
1.8m/min |
27.13 |
543 |
162.900 |
3 |
220×220 |
2.0m/min |
36.47 |
729 |
218.700 |
Τα αποτελέσματα υπολογισμού είναι η ιδανική κατάσταση της παραγωγής, παρακαλώ σύμφωνα με την πραγματική κατάσταση της ρύθμισης.
Βαθμός χάλυβα |
Βαθμός ρίψης (m/min) |
Αποτελεσματικό ποσοστό παραμόρφωσης (ε) |
Επιτρεπόμενο ποσοστό παραμόρφωσης (εανώτατο) |
Ευθύς χάλυβας άνθρακα |
1.8~2.5 |
Παρακαλώ αναφερθείτε στον υπολογιστικό πίνακα |
0.25 |
Χαμηλός χάλυβας κραμάτων |
1.3~2.0 |
Παρακαλώ αναφερθείτε στον υπολογιστικό πίνακα |
0.15~0.2 |
4. CCM κατάλογος μερών εξοπλισμού
№ |
Όνομα εξοπλισμού |
Βάρος |
Πρότυπο και προδιαγραφή |
Μονάδα |
|||
1 |
Πυργίσκος κουταλών |
21T |
σύνολο |
1 |
|
||
2 |
Tundish arriage |
12.5×2=25T |
σύνολο |
2 |
|
||
3 |
Tundish |
6×2=12T |
σύνολο |
2 |
|
||
4 |
Δοχείο σκουριάς |
2.5T |
σύνολο |
1 |
|
||
5 |
Μακριά συσκευή προστασίας μανικιών |
0.3T |
σύνολο |
1 |
|
||
5 |
Tundish ψήσιμο |
5.3×2=10.6T |
σύνολο |
2 |
|
||
6 |
Tundish ακροφύσιο |
|
σύνολο |
2 |
|
||
7 |
Λειτουργία ρίψεων |
|
σύνολο |
2 |
|
||
8 |
200×200 φόρμα |
|
σύνολο |
3 |
|
||
9 |
Κάλυψη φορμών |
|
σύνολο |
3 |
|
||
10 |
Συσκευή ταλαντωτών |
|
σύνολο |
3 |
|
||
11 |
Επιγραφή ψεκασμού |
|
σύνολο |
3 |
|
||
12 |
Προσανατολισμένο τμήμα |
|
σύνολο |
3 |
|
||
13 |
Άκαμπτος πλαστός φραγμός |
|
σύνολο |
3 |
|
||
14 |
Συσκευή αποθήκευσης πλαστών φραγμών |
|
σύνολο |
3 |
|
||
15 |
Αποκατάσταση και |
|
σύνολο |
3 |
|
||
16 |
Αποκατάσταση και |
|
σύνολο |
1 |
|
||
17 |
Κύλινδρος προσέγγισης ψαλίδων |
|
σύνολο |
3 |
|
||
18 |
Στερέωση καταλυμάτων |
|
σύνολο |
3 |
|
||
19 |
Κοπή φανών |
|
σύνολο |
3 |
|
||
20 |
Κοπή συλλογής |
|
σύνολο |
1 |
|
||
21 |
Μετά από τον τέμνοντα κύλινδρο |
|
σύνολο |
3 |
|
||
22 |
Κύλινδρος μεταφορών Ⅰ |
|
σύνολο |
3 |
|
||
23 |
Κύλινδρος μεταφορών Ⅱ |
|
σύνολο |
3 |
|
||
24 |
Knockout κύλινδρος |
|
σύνολο |
3 |
|
||
25 |
Σταθερό bezel |
|
σύνολο |
3 |
|
||
26 |
Μετατόπιση του χάλυβα |
μήκος 6m |
σύνολο |
3 |
|
||
27 |
Ψύξη συλλογής |
|
σύνολο |
1 |
|
||
28 |
Ψύξη σωμάτων τροχίσκων |
περιλάβετε ένα φίλτρο παλίνδρομου κύματος |
σύνολο |
1 |
|
||
29 |
Κάλυψη τροχίσκων |
|
σύνολο |
1 |
|
||
30 |
Αυτόματο μήκος |
|
σύνολο |
3 |
|
||
31 |
Επεξεργαστής πηγής αερίου |
αέριο οργάνων διαπραγμάτευσης |
σύνολο |
1 |
|
||
32 |
Πλατφόρμα χάλυβα |
|
|
1 |
|
||
Ⅱ |
Hydrauli, λίπανση, αεροκίνητο σύστημα |
|
|
|
|
||
1 |
Υδραυλικός σταθμός οικοδεσποτών |
|
σύνολο |
1 |
|
||
2 |
Ο υδραυλικός σταθμός καταλυμάτων |
|
σύνολο |
1 |
|
||
3 |
Υδραυλικό tailgate ανελκυστήρων |
|
σύνολο |
2 |
|
||
4 |
Συγκεντρωμένος σταθμός λίπανσης λιπών |
|
σύνολο |
6 |
|
||
5 |
Υδραυλική διοχέτευση με σωλήνες |
|
σύνολο |
1 |
|
||
6 |
Διοχέτευση με σωλήνες λίπανσης |
|
σύνολο |
1 |
|
||
Ⅲ |
CCM 3-ηλεκτρικός |
|
|
|
|
||
1 |
Λειτουργών σταθμός |
|
|
|
|
||
2 |
Πακέτο λογισμικού |
|
|
|
|
||
3 |
PLC |
|
σύνολο |
3 |
|
||
4 |
ET-200 PLC |
|
σύνολο |
1 |
|
||
5 |
Αναστροφέας |
|
|
|
|
||
① |
Αναστροφέας μηχανών της WS |
|
σύνολο |
3 |
|
||
② |
Δύναμη αναστροφέων κυλίνδρων προσέγγισης ψαλίδων: 4KW |
|
σύνολο |
3 |
|
