Επισημαίνω: | μηχανήματα ρίψεων κύβων |
---|

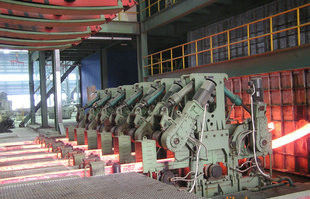

R8m, χάλυβας CCM R10m με το 1/2/3 σκέλη για το τετραγωνικό κατάλυμα
ακτίνα: R6M, R8M, R10M
Αριθμός σκελών: 1/2/3 σκέλη
Χαμηλή ενέργεια και υψηλή αποδοτικότητα
προηγμένο σχέδιο
ασφαλής λειτουργία
Περιγραφή:
1. Βασικές εφεδρικές τεχνικές παράμετροι:
Ακτίνα μηχανών ρίψης καταλυμάτων χάλυβα |
6m, 8m, 10m |
Ποσότητα σκελών |
1,2,3 σκέλη |
Τύπος υποστήριξης κουταλών |
Πυργίσκος κουταλών, αυτοκίνητο κουταλών |
Tundish μεταφορά |
Ημι-πύλη, διαγώνια λειτουργία ολίσθησης |
Μέθοδος ρίψης |
Μετρώντας ακροφύσιο, ανοικτή ρίψη |
Δευτεροβάθμια ψύξη |
Υδρόψυξη, 1 κύκλωμα ρύθμισης |
Απόσυρση που ισιώνει τη μηχανή |
Συνολικά 5 κύλινδρος, προοδευτική αποκατάσταση |
Πίνακας ρόλων |
Η ομάδα αλυσίδων συγκέντρωσε την κίνηση |
Πλαστός φραγμός |
Άκαμπτος, με το self-adapting κεφάλι πλαστών φραγμών |
Κοπή καταλυμάτων |
Υδραυλική τέμνουσα μηχανή |
Μεταβίβαση καταλυμάτων |
Συγκεντρωμένος ομάδα ζωντανός πίνακας κυλίνδρων |
Δροσίζοντας τύπος τραπεζών |
Απλό δροσίζοντας κρεβάτι |
2. Τεχνικές περιγραφή διαδικασίας και ικανότητα του καταλύματος χάλυβα CCM
Φούρνος επαγωγής:
Ονομαστική ικανότητα |
30T |
Tap-to-tap κύκλος |
60min |
Ποσότητα φούρνων |
2set |
Ικανότητα παραγωγής
Εργάσιμες ημέρες |
330 ημέρες/έτος |
Μέσος αριθμός καθημερινού φούρνου |
24/day |
Ικανότητα παραγωγής |
300,000t/year |
3. Ταχύτητα ρίψης, παραγωγικότητα και ποσότητα σκελών
Στρογγυλή σειρά μεγέθους καταλυμάτων: φ60~φ500
Στρογγυλό κατάλυμα CCM σειρά ταχύτητας castig:
Φ60~120 1.6~2.5m/min
Φ150~240 0.8~1.2m/min
Φ250~500 0.5~0.8m/min
Τα αποτελέσματα υπολογισμού είναι η ιδανική κατάσταση της παραγωγής, παρακαλώ σύμφωνα με την πραγματική κατάσταση της ρύθμισης.
Βαθμός χάλυβα |
Βαθμός ρίψης (m/min) |
Αποτελεσματικό ποσοστό παραμόρφωσης (ε) |
Επιτρεπόμενο ποσοστό παραμόρφωσης (εmax) |
Ευθύς χάλυβας άνθρακα |
0.8~2.5 |
Παρακαλώ αναφερθείτε στον υπολογιστικό πίνακα |
0,25 |
Χαμηλός χάλυβας κραμάτων |
0.8~2.0 |
Παρακαλώ αναφερθείτε στον υπολογιστικό πίνακα |
0.15~0.2 |
4. CCM κατάλογος μερών εξοπλισμού
№ |
Όνομα εξοπλισμού |
|
1 |
Πυργίσκος κουταλών |
|
2 |
Tundish αυτοκίνητο |
|
3 |
Tundish |
|
4 |
Φόρμα |
|
5 |
Ρόλος ποδιών της φόρμας |
|
6 |
Κάλυψη φορμών |
|
7 |
Συσκευή ταλαντωτών |
|
8 |
Δευτεροβάθμιος δροσίζοντας σωλήνας ψεκασμού |
|
9 |
Δευτεροβάθμια δροσίζοντας ράβδος τμημάτων καθοδήγησης |
|
10 |
Δευτεροβάθμιες ψυκτικές εξαντλώντας διατάξεις ατμού |
|
11 |
Απόσυρση και αποκατάσταση της μηχανής |
|
12 |
Πετώντας κενό σύστημα πρόληψης δόνησης |
|
13 |
Πλαστός φραγμός |
|
14 |
Συσκευή αποθήκευσης πλαστών φραγμών |
|
15 |
Κύλινδρος προσέγγισης ψαλίδων |
|
16 |
Τέμνουσα μηχανή φλογών |
|
17 |
Αυτόματη συσκευή περικοπή--μήκους |
|
18 |
Διακινούμενος κύλινδρος |
|
19 |
Knockout κύλινδρος |
|
20 |
Εγκάρσια μηχανή παράδοσης χάλυβα |
|
21 |
Υδραυλικό σύστημα σταθμών |
|
22 |
Δευτεροβάθμιος διακόπτης νερού ψύξης |
|
23 |
Δροσίζοντας εγκαταστάσεις διανομής νερού αυτοματοποίησης |
|
24 |
Ηλεκτρικός εξοπλισμός ελέγχου |
|
24.1 |
Πίνακας ελέγχου |
|
24.2 |
Όργανο τομέων |
|
24.3 |
Συγκρότημα ηλεκτρονικών υπολογιστών |
|
25 |
Πλατφόρμα χάλυβα |
